Spider-81 振動コントローラ

リアルタイム操作のために、外部コンピュータリソースに依存していた従来の振動コントローラとは異なり、Spider-81 はDSP技術と時間同期イーサネット接続の統合を業界で初めて実現した画期的な振動コントローラです。 この技術により、制御性能はもとより、システムの信頼性ならびに振動試験コントローラの障害防止機能が飛躍的に向上しました。さらにシステム性能を損なうことなく多チャネルシステムを構築できるようになりました。

 イーサネット接続により、ホストコンピュータから離れた場所にSpider-81振動コントローラを設置することが可能になりました。 この分散構造は、システム内のノイズや電気的干渉を大幅に削減できます。 またネットワーク経由で1台のコンピュータが複数のコントローラを監視/制御できます。 すべての制御処理およびデータ集録はコントローラ内部でローカルに実行されるため、ネットワーク接続が制御の信頼性に影響を与えることはありません。 ワイヤレスネットワークルータがあれば、WiFi経由でホストコンピュータと離れた場所にあるSpider-81を簡単に接続できます。

カタログダウンロード

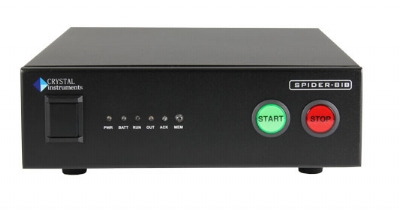

Spider-81B 振動コントローラ

Spider-81B 振動試験コントローラはベーシックな振動試験アプリケーション用に開発されました。 4入力チャネル、1出力チャネルと、4対のデジタルI/Oを備えたハードウェアで、ランダム、サイン、ショック及びRSTDテストソフトウェアを利用できます。

 Spider-81B 振動試験コントローラはPC接続を必要としないブラックボックスモードで自動的に試験を実行することができます。 このブラックボックスモードにおいて、PCは試験開始前のコントロール設定と試験完了後のデータダウンロードの際にのみ使用されます。試験実行中、振動コントローラは事前に設定されたスケジュールやデジタルI/Oインタフェースを利用した外部装置の選択により作動しています。

1シートカタログダウンロード

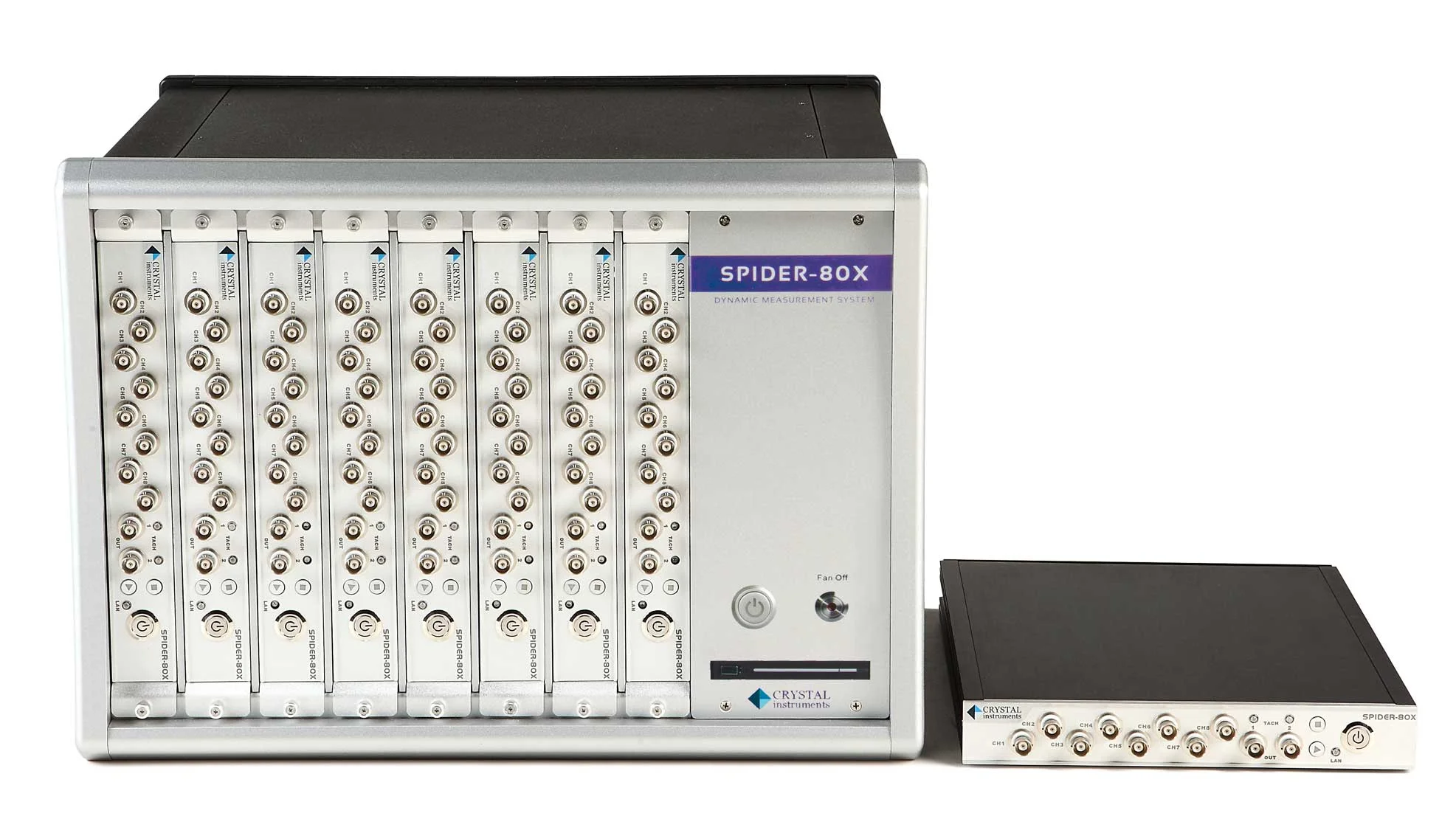

Spider-80X 振動コントローラ システム

Spider-80X 振動コントローラは、衝撃、振動、音響計測や、一般的な電圧計測に最適な電圧及びIEPE入力を備えています。 各Spider-80X 振動コントローラには動的・静的信号を高精度で測定/集録できる入力チャネルが8チャネル装備されてあります。 大容量フラッシュメモリは、リアルタイム時間及び周波数関数を同時に計算しながら、最大102.4kHzまでのストリーミング信号を8チャネル同時に集録できます。  埋め込まれた信号ソースチャンネルは、各種信号出力波形を、入力サンプリングレートと同期しながら提供します。

カタログダウンロード


Spider-HUB 産業用イーサネットスイッチ

クリスタルインスツルメンツ独自の開発、設計製造による Spider-HUB 産業用イーサネットスイッチは、データ収録とコントロールアプリケーションのための精密な時間同期要求を満たすための最新のIEEE 1588v2 技術をサポートしています。 Spider-HUBのタイムスタンピング精度は50ナノ秒以内を保証しており、1588v2 Master、Boundary Clock(BC)、Transparent Clock(TC) 機能用に構成可能です。 合計10のイーサネットポートをもつSpider-HUBのモジューラー設計は、より大きな柔軟性と複数のスイッチでの迅速な展開を可能にする、ネットワーク計画を容易にします。 前面/背面接続選択や、小容量フットプリント、低消費電力といった特性でSpider-HUBは高速データ集録、動的信号計測を含む各種産業アプリケーションに適しています。


SPIDER-NASネットワーク接続ストレージ ソリューション


Spider-NAS (ネットワーク接続ストレージ) は、クリスタルインスツルメツモジュール用の高性能なデータ集録を提供できるように設計された専用のネットワーク記憶装置です。 互換性のフロントエンドには、Spider-80X、Spider-81、 Spider-DAQが含まれます。Spider-NASは、ストレージメディア等の高性能2.5インチリムーバブルシリアルATA (SATA) ハードディスクを備えています。 各Spider-NASは250GBのソリッドステートハードドライブが付属しています。オプションにて追加ストレージ用に2個目のディスクを増設可能です。


ENGINEERING DATA MANAGEMENT (EDM:工学データ管理) ソフトウェア


Engineering Data Management (EDM:工学データ管理) はクリスタルインスツルメンツのデータ管理/ポスト処理向けソフトツールの統合パッケージです。 コンピュータと各フロントエンド間を同一のインタフェースで接続し、ドラッグ・アンド・ドロップや、ポップアップメニュー、ポイント・アンド・クリック操作など、使い慣れたPC操作データを視覚的な表示を実現します。 タブや、リボン・ツールバーなど、Windows.Net ソフトウェアの標準を使用してソフトウェアのレイアウトを管理できます。業界でも屈指の表示機能は容易にカスタマイズでき、様々な要求に応えられます。 EDMのデータ管理機能にはカーソルツール、レポート機能、データエクスポート等から時間波形の強力なポスト処理機能、振動データ収集データベース管理まで各種機能が含まれます。

カタログダウンロード
